Mercan Serisi

Genel Özellikler:

• MID (Ölçü Aleti Direktifi) Sertifikalı
• Çok hüzmeli kuru tip mekanizma
• Pirinç gövde malzeme
• Dayanıklı, çıkarılabilir, dahili pislik tutucu ve çekvalf özellikli
• Çıkarılabilir ölçüm mekanizması
• Metrolojik ölçüm aralığı – Yatay- R160
• 360º döner üst kapak
• Manyetik korumalı mekanizma
• Pirinç üst kapak malzeme
• Su kirliliğine karşı yüksek direnç
• Vakumlu mekanizma (IP68)
• Optik doğrudan okumaya uyumlu
• Elektrostatik e/p iç ve dış toz boyalı gövde
• Harici ayarlanabilir vida
• 50ºC ‘e kadar soğuk sular için
• Veri görüntüleme için (QR) kare kod (opsiyonel)
• Pulse çıkışlı, Mbus (kablolu, kablosuz), RF (opsiyonel)
• 10 yıl yedek parça ve servis sağlama
• 2 yıl garanti
•


• EC tip-inceleme sertifikası ile uyumlu

  • 2014/32/AB (MID) MI-001 Su Sayacı
  • OIML R49-1 :2006
  • EN 14154:2005+A2
  • ISO 4064:2015
  • EC Tip İnceleme Sertifikası (RO-2275-15286)
  • Üretim Sürecinin Kalite Güvencesi Sertifikası (Modül D)
  • Sıhhi Uygunluk veya Sağlık Sertifikası (WRAS)
  • ISO 9001:2015
  • ISO 14001:2015
  • ISO 45001:2018
  • ISO 27001:2013
  •

• ÖLÇÜLER VE AĞIRLIKLAR

• Boyut	Nominal Çap	DN	mm	20
  		Boyut	Inch	3/4''
  	Uzunluk	L	mm	190
  	Rakorlu Uzunluk	L1	mm	260
  	Bağlantı Çap GxB	D	Inch	1''
  	Anma Çap	d	Inch	3/4''
  	Yükseklik	H	mm	95,8
  	Yükseklik (Kapaklı)	H1	mm	160,5
  	Genişlik	W	mm	84,5
  Ağırlık	Birim Ağırlık	*	kg	0,94
  	Kutulu Ağırlık (Rakorsuz)	*	kg	1,00
  	Kutulu Ağırlık (Rakorlu)	*	kg	1,13
  	Kutu Ölçüsü (1 adet)	*	cm	19x10x9
  	Koli Ölçüsü (10 adet)	*	cm	49x23x20
  	Koli İçi Miktar	*	adet	10
  Diş Standartı : EN ISO 228-1 : 2003

  Performans Özellikleri	Metrolojik Özellikler	Nominal Çap			DN	mm	20
  					Size	Inch	3/4''
  		Maksimum Akış Debi (m3/h)			Q4		≤3,13
  		Daimi Akış Debi (m3/h)			Q3		≤2,50
  		Geçiş Akış Debisi (l/h) T. ±2%			Q2		≤0,025
  		Minimum Akış Debi (l/h) T. ±5%			Q1		≥0,0156
  		Daimi Akış Debi Ölçüm Aralığı (R)			Q3 / Q1		R160
  		Geçiş Akış Debisi Ölçme Aralığı			Q2 / Q1		1,6
  		Maksimum Akış Debi Ölçme Aralığı			Q4 /Q3		1,25
  		Doğruluk Sınıfı					2
  	Teknik Özellikler	En Alt Maksimum İzin Verilen Hata			(MPE1)		±5%
  		En Üst Maksimum İzin Verilen Hata			(MPEU)		±2 % sıcaklığa sahip su için ≤30°C            ±3 % sıcaklığa sahip su için >30°C
  		Sıcaklık Sınıfı			T °C		T30 ve T50
  		Su Basınç Sınıfı			MAP (Bar)		16
  		Basınç Kaybı Sınıfı			∆ P (Bar)		0,63
  		Maksimum Kayıt Kapasitesi			m3		99 999
  		Kontrol Skala Aralığı			[litre]		0,05
  		Kurulum Bağlantı Şekli					Yatay
  		Akış Profili Hassasiyet Sınıfları					U0, D0
  		Impulse Değeri			litre/pulse		1, 10, 100, 1000
  		Modül Tipi (Opsiyonel)					Pulse, MBus (Wired, Wireless), RF, AMR

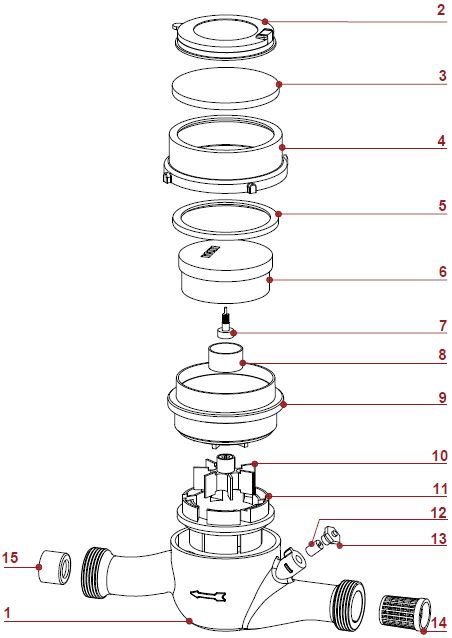

  TEKNİK ÇİZİMLERİ
  MATERYAL1GÖVDE (PİRİNÇ)2KAPAK3CAM4MEKANİZMA KAPAĞI (PİRİNÇ)5CONTA6KADRAN / MEKANİZMA7MERKEZ DİŞLİSİ8ANTİMANYETİK METAL YÜZÜK9KELEPÇE MATERYALİ10TÜRBİN / PERVANE11PERVANE HAZNESİ12AYAR VİDASI13AYAR VİDA KAPAĞI14FİLTRE15ÇEKVALF
